Přehled základních strojků vypínačů

Jak správně zapojit různé typy vypínačů?

Správné zapojení vypínačů je klíčové pro bezpečné a funkční ovládání osvětlení. Existuje několik typů vypínačů, které se liší svým využitím a zapojením. Pojďme si je podrobně představit.

1. Jednopólový vypínač (č.1)

Vypínače č. 1 patří mezi nejjednodušší na zapojení. Jedná se o jednopólové spínače, které mají jeden vstup a jeden výstup, což je ideální pro místnosti, kde je potřeba ovládat jedno nebo více zařízení z jediného místa (například garáž, toaleta, půda apod.). Podobný princip funguje například u vypínače stolní lampy. Schéma zapojení naleznete níže..

Zapojení vypínače č.1

2. Lustrový vypínač (č.5 - lustrový)

Spínač č. 5, známý také jako lustrový vypínač nebo sériový přepínač, má jeden přívod a dělenou klapku. Umožňuje nezávislé ovládání dvou samostatných obvodů, například dvou svítidel z jednoho místa. Jde o jednopólový spínač, což znamená, že jednou klapkou lze rozsvítit jednu část osvětlení a druhou klapkou zbytek. Tento spínač se běžně využívá v obývacích pokojích, ale lze jej použít i pro kombinované ovládání, například jednou klapkou zapínat světlo a druhou ventilátor.

Zapojení vypínače č.5

3. Schodišťový vypínač (č.6 - schodišťový)

Vypínač č. 6, často označovaný jako schodišťový vypínač, je jednopólový dvoucestný přepínač bez polohy vypnuto. Má jeden společný přívod a dva výstupy. Stejně jako vypínač č. 1 je vybaven jednou klapkou, tedy není dělený. Používá se tam, kde je potřeba ovládat jedno svítidlo ze dvou různých míst, například na začátku a konci schodiště nebo chodby. Funguje jednoduše – jedním vypínačem světlo zapnete, přejdete na druhou stranu a druhým vypínačem ho vypnete.

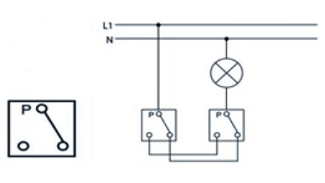

Zapojení vypínače č.6

4. Dvojitý schodišťový vypínač (č.6+6 - dvojitý schodišťový)

Spínač č. 6+6, často nazývaný dvojitý schodišťový vypínač, je vlastně zdvojená verze běžného schodišťového vypínače. Má rozdělenou (dvojitou) klapku, což umožňuje ovládat dvě samostatná svítidla ze dvou různých míst. Například jednou klapkou můžete rozsvítit světlo v chodbě, druhou na schodišti, a z opačné strany obě světla opět zhasnout. Lze jej tedy chápat jako dva spínače č. 6 integrované do jednoho těla.

Zapojení vypínače č.6+6

5. Křížový vypínač (č.7 - křížový)

Spínač č. 7, známý také jako křížový vypínač, slouží k ovládání elektrického obvodu ze tří a více míst v kombinaci se spínači č. 6. Disponuje dvěma páry vstupů a výstupů, které jsou funkčně totožné. V případě potřeby lze zapojit i více křížových vypínačů za sebou. Pro lepší představu: představte si chodbu se třemi vstupy z různých místností, kde je nutné mít u každých dveří vypínač, aby bylo možné světlo pohodlně rozsvítit nebo zhasnout z libovolného bodu. To umožňuje například zapnout světlo při opuštění jednoho pokoje a vypnout ho při vstupu do jiného.
