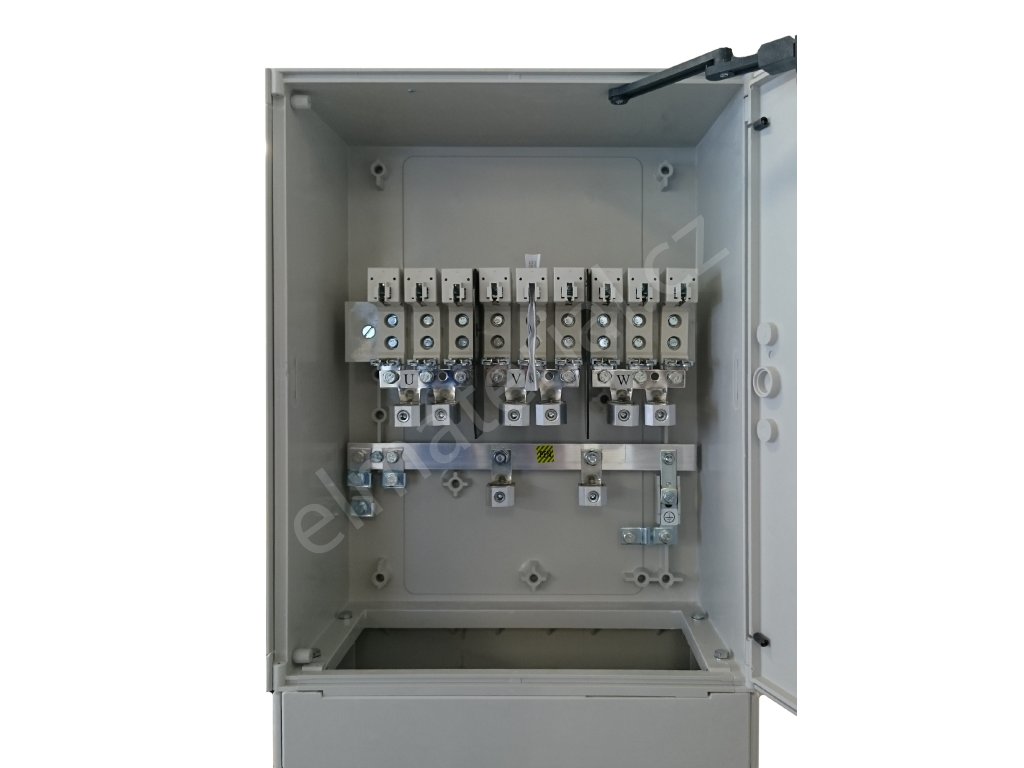

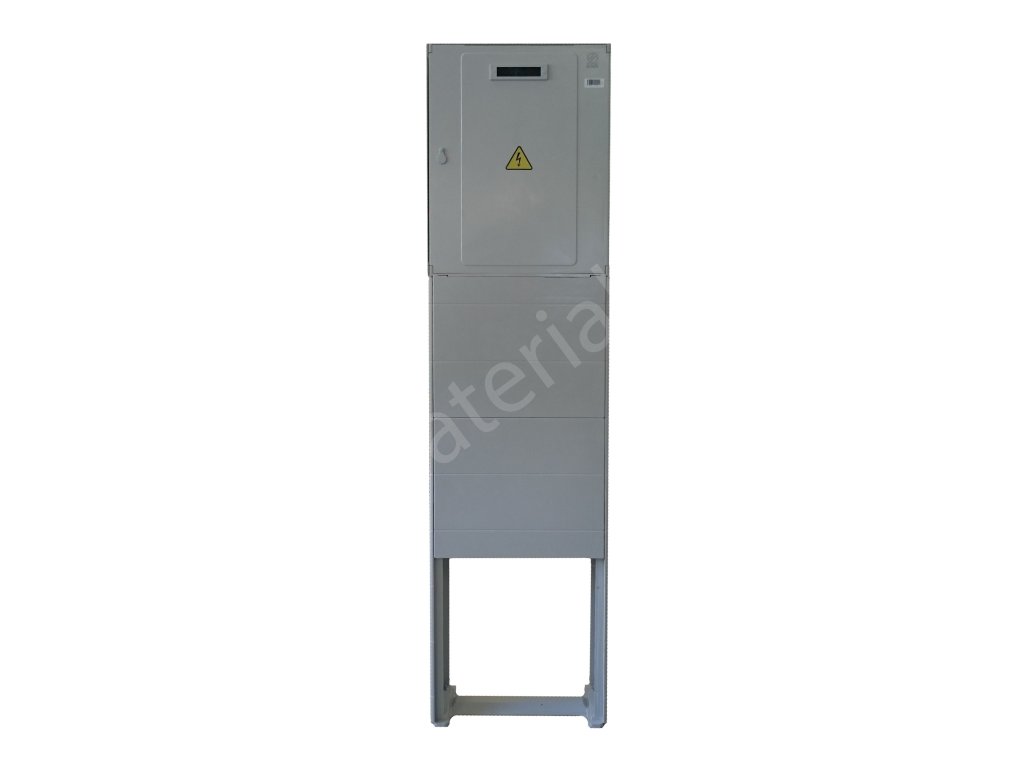

Skříň přípojková SS300/NKE1P-C v kompaktním pilíři DCK

Detailní popis produktu

<p><strong>Technické parametry:</strong><br /> Jmenovité napětí Un: 690 V, AC<br /> Jmenovité pracovní napětí Ue: do 690 V, AC<br /> Jmenovité izolační napětí Ui: 690 V, AC<br /> Jmenovité impulzní výdržné napětí Uimp: 8 kV (1,2/50 ?s)<br /> Kategorie přepětí: IV<br /> Jmenovitý proud rozváděče InA: 400 A<br /> Jmenovitý proud obvodu (jištěného vývodu) Inc: 160 A<br /> Jmenovitý proud obvodu (nejištěného vývodu) Inc: 400 A<br /> Jmenovitý podmíněný zkratový proud Icc: 40 kA<br /> Jmenovitý krátkodobý výdržný proud Icw (nejištěného vývodu): 36 kA / 10 ms<br /> Jmenovitý kmitočet fn: 50 Hz<br /> Stupeň znečištění: 3<br /> Uzemňovací soustava: TN-C<br /> Stupeň ochrany krytem: IP44, po otevření dveří IP00<br /> Stupeň mechanické ochrany: IK10<br /> Prostředí EMC: B<br /> Zařízení jistící před zkratem (SCPD): pojist.vložky nožové vel. 00 (rozsah vypínání a kategorie užití - char. gG)<br /> Zařízení jistící před zkratem nejištěného vývodu: koordinovaný jistící prvek v předřazeném rozváděči (rozsah vypínání a kategorie užití - char. gG)<br /> Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt<br /> Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje<br /> Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10<br /> Max. průřez přívodních vodičů: 10 ÷ 240 mm2<br /> Max. průřez vývodních vodičů dle poj. spodku: vel. 00 – do 50 mm2<br /> Způsob připojení vodičů<br /> jistící prvek: – pojistkový spodek vel.00 - svorka H/M8<br /> přípojnice:<br /> pracovní – připojovací V svorka<br /> PEN – připojovací V svorka; svorka H/M8<br /> Uzemnění – třmenová svorka PE/M8 </p> <p><strong>Použití:</strong><br /> Připojkové rozváděče a pilíře se používaji pro koncové nebo průběžné (smyčkové) připojení kabelové elektrorozvodné<br /> sítě a jištění přívodního vedení k odběrnému místu. Rozváděče jsou určené pro používání minimálně<br /> osobami znalými. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí<br /> jsou stabilního provedení s pevnými částmi konstrukce. </p> <p><strong>Technické provedení:</strong><br /> Rozváděče jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Pro připojení vodičů jsou v nabídce<br /> jistící prvky s připojovacími V svorkami umožňujícími připojení od 10mm2.<br /> Kabelové rozváděče osazené praporci tvaru V jsou standardně vybaveny třmeny. V případě kompaktních<br /> pilířů může být dodán zvlášť kabelový rozváděč a příslušný pilířový podstavec.</p>
